Truwatt 22 kW Duvar Tipi Elektrikli Araç Şarj Cihazı

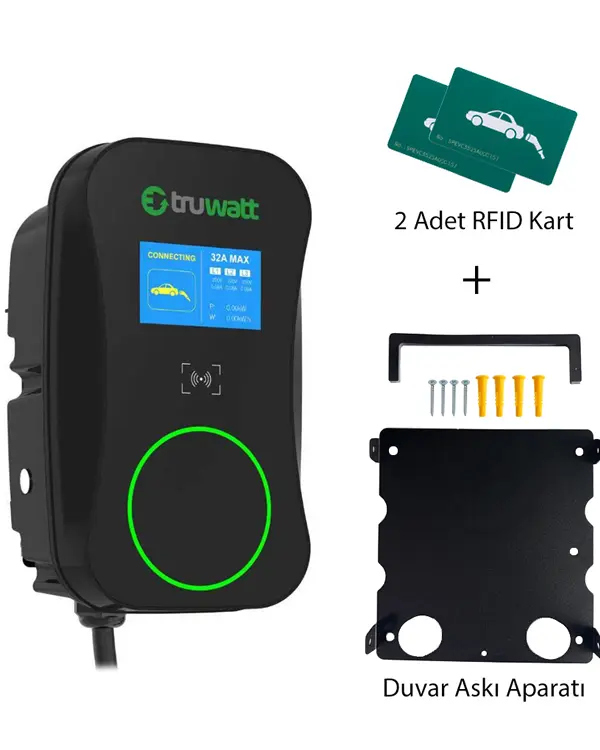

Truwatt ZTD605, elektrikli ve şarj edilebilir hibrit araçların sabit bir noktada düzenli olarak şarj edilmesi için geliştirilen duvar tipi bir AC şarj cihazıdır. Cihaz, trifaze 380–415 V elektrik altyapısında çalışır ve uygun şartlarda 22 kW’a kadar şarj gücü sağlayabilir.

ZTD605’in şarj kablosu cihaz gövdesine sabittir. Beş metre uzunluğundaki kablonun ucunda Avrupa’da ve Türkiye’de yaygın olarak kullanılan Type 2 konnektör bulunur. Bu yapı, her kullanımda ayrıca kablo takma gereksinimini ortadan kaldırır ve özellikle araca yakın bir montaj noktası bulunan otoparklarda düzenli bir kullanım alanı oluşturur.

Cihazda 4,3 inç LCD ekran, RFID kart okuyucu, Wi-Fi, Bluetooth ve LAN bağlantısı bulunur. Tuya Smart mobil uygulaması üzerinden cihazın durumu ve şarj işlemi takip edilebilir. OCPP 1.6J protokol desteği ise ürünün uyumlu şarj yönetim sistemleriyle haberleşebilmesine imkân verir.

Kullanım alanları

Truwatt ZTD605; müstakil ev ve villa garajları, apartman ve site otoparkları, iş yerleri, ofis otoparkları ve kontrollü ortak kullanım alanları için değerlendirilebilir.

Beş metrelik kablo uzunluğu nedeniyle montaj noktası ile aracın şarj girişinin konumu birlikte planlanmalıdır. Cihazın araca yakın ve kablonun geçiş güzergâhını engellemeyecek bir yüzeye monte edilmesi kullanım kolaylığı sağlar.

IP54 koruma sınıfı, cihazın uygun montaj koşullarında iç ve dış mekânda kullanılabilmesini sağlar. Bununla birlikte ürün basınçlı suyla yıkanmamalı, doğrudan araç çarpma riski bulunan veya yanıcı ve patlayıcı maddelerin bulunduğu alanlara korumasız şekilde kurulmamalıdır.

Şarj kapasitesi ve elektrik altyapısı

ZTD605, trifaze 380–415 V AC ve 50/60 Hz elektrik altyapısına göre tasarlanmıştır. Maksimum çıkış değeri 32 A ve 22 kW olarak belirtilmektedir. Kaynak sayfada çalışma gücünün 2–22 kW arasında, akımın ise 32 A’a kadar ayarlanabildiği ifade edilmektedir.

Ürünün 22 kW çıkış verebilmesi, aracın da 22 kW üç fazlı AC şarjı desteklediği anlamına gelmez. Gerçek şarj gücü; aracın dahili AC şarj ünitesi, tesisatın kapasitesi, seçilen akım seviyesi, şebeke koşulları ve kurulum yapısı tarafından sınırlandırılır. Örneğin aracı en fazla 11 kW AC şarj kabul eden bir kullanıcı, 22 kW cihaz bağlasa da yaklaşık 11 kW sınırında şarj gerçekleştirebilir.

Üretici sayfasında kurulum için 5×6 mm² N2XH veya NHXMH kablo, 40 A C tipi sigorta ve 40 A/30 mA kaçak akım rölesi önerilmektedir. Ancak nihai malzeme seçimi; hat uzunluğu, döşeme biçimi, ortam sıcaklığı, mevcut pano ve yürürlükteki elektrik kuralları incelendikten sonra yetkin elektrik personeli tarafından belirlenmelidir.

Bağlantı ve araç uyumluluğu

Üründe Type 2 bağlantı standardına sahip sabit şarj kablosu bulunur. Bu nedenle Type 2 AC şarj girişine sahip elektrikli araçlar ve şarj edilebilir hibrit araçlarla kullanılabilir.

Uyumluluk yalnızca fişin araca fiziksel olarak takılabilmesi anlamına gelmez. Aracın kabul ettiği faz sayısı ve maksimum AC şarj gücü de şarj performansını belirler. Kesin değerlendirme sırasında aracın şarj giriş tipi ve dahili AC şarj kapasitesi kontrol edilmelidir.

Güvenlik ve koruma özellikleri

Kaynak sayfada ZTD605 için kaçak akım, aşırı akım, aşırı ve düşük gerilim, aşırı sıcaklık ve topraklama kontrolü özellikleri belirtilmektedir. Ürünün gövde koruma sınıfı IP54’tür.

Cihazın çalışma sıcaklığı -25 °C ile +50 °C arasında verilmiştir. Ayrıca EN 61851 ve EN 62196 standartları ile CE ve UKCA Dekra sertifikaları belirtilmektedir.

Bu koruma özellikleri doğru elektrik tesisatının ve uygun harici koruma ekipmanlarının yerine geçmez. Topraklama hattı, besleme kablosu, sigorta ve kaçak akım koruması kurulumdan önce ayrıca kontrol edilmelidir.

Bağlantı ve akıllı özellikler

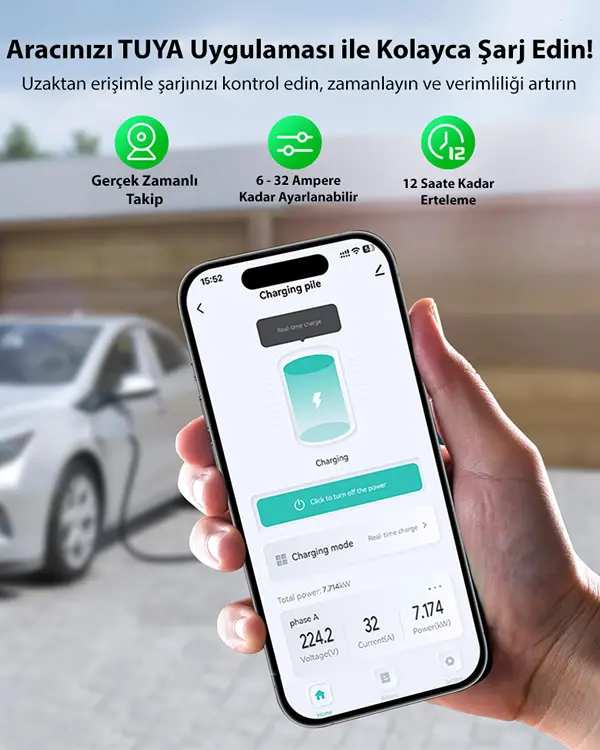

ZTD605; Wi-Fi, Bluetooth ve kablolu LAN bağlantısını destekler. Tuya Smart mobil uygulaması üzerinden cihaz durumu ve şarj süreci takip edilebilir.

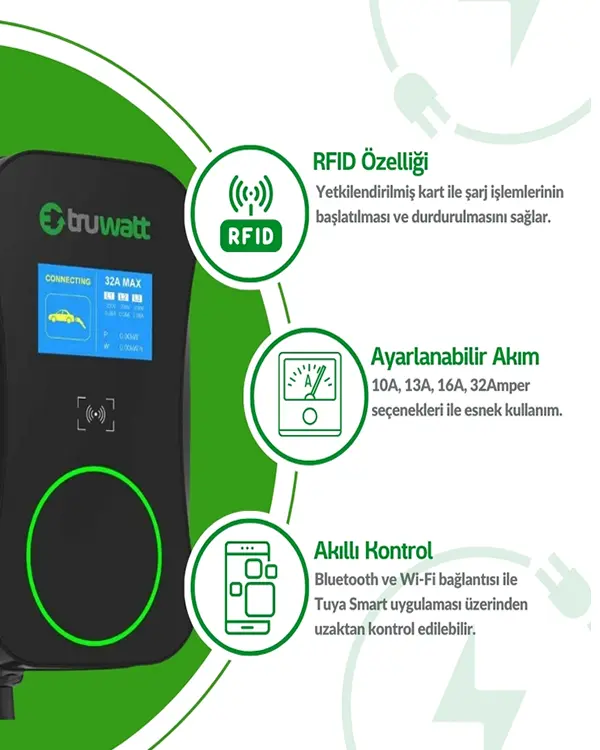

RFID kart okuyucu, özellikle ortak otoparklarda cihazın izinsiz kullanımını sınırlandırmaya yardımcı olur. Kullanıcı, yetkili RFID kartla şarj işlemini başlatabilir veya durdurabilir.

Cihazda OCPP 1.6J protokol desteği de bulunmaktadır. Bu özellik, uygun bir yönetim yazılımı veya şarj yönetim sistemi kullanılması hâlinde cihazın ilgili platformla haberleşmesine olanak tanır. Ancak kullanılacak yazılımın, sunucunun ve hizmet sağlayıcının cihazla uyumluluğu ayrıca doğrulanmalıdır.

Dört virgül üç inç LCD ekranda akım, gerilim, şarj süresi ve tüketilen enerji gibi kullanım bilgileri görüntülenebilir. Kaynakta dinamik yük dengeleme özelliği açıkça belirtilmemiştir.

Kurulum hakkında

Truwatt ZTD605 sabit elektrik bağlantısı gerektiren, trifaze ve yüksek akımla çalışan bir cihazdır. Bu nedenle kurulumun kalifiye elektrik personeli tarafından yapılması gerekir.

Kurulum öncesinde mevcut elektrik panosu, abonelik gücü, trifaze besleme, topraklama hattı, kablo güzergâhı, hat uzunluğu, sigorta ve kaçak akım koruması kontrol edilmelidir. Panoda değişiklik, yeni besleme hattı veya güç artırımı gerekip gerekmediği ancak mevcut elektrik altyapısı incelendikten sonra belirlenebilir.
