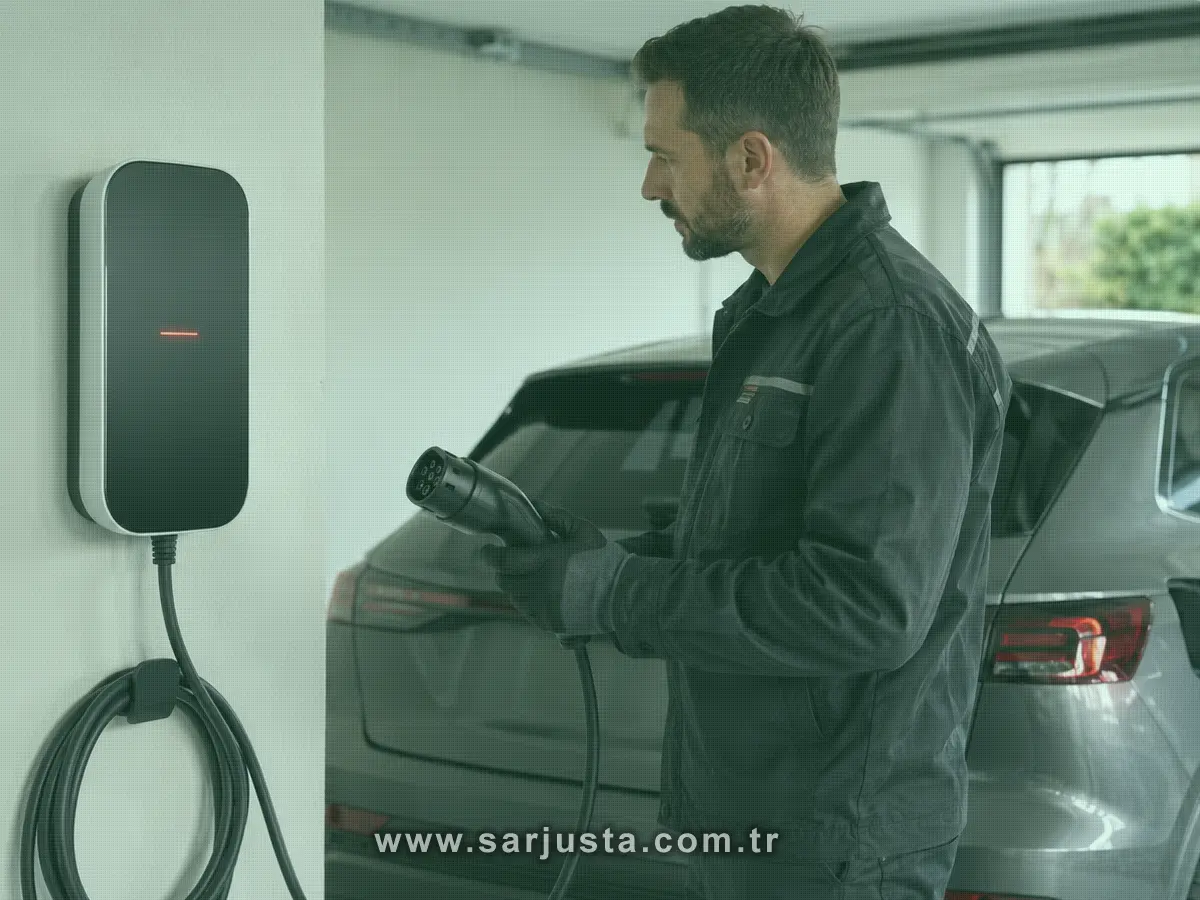

Şarj Cihazı Neden Kırmızı Işık Yakar?

AC şarj cihazında veya wallbox üzerinde kırmızı ışık görülmesi, cihazın bir hata, uyarı ya da koruma durumu bildirdiğini gösterebilir. Ancak kırmızı LED’in kesin anlamı her marka ve modelde aynı değildir. Işığın sabit veya yanıp sönmesi, ekranda hata kodu bulunması ve uyarının şarj işleminin hangi aşamasında ortaya çıktığı birlikte değerlendirilmelidir.

Kırmızı ışık yalnız başına elektronik kart, kablo, Type 2 soket, elektrik beslemesi veya araç tarafında kesin bir arıza bulunduğunu kanıtlamaz. Kullanıcı cihazı açarak teşhis yapmamalı; LED davranışını, hata kodunu ve dışarıdan görülebilen belirtileri kaydetmelidir.

Yanık kokusu, erime, kararma, belirgin ısınma, kıvılcım, nem veya fiziksel hasar kırmızı uyarıya eşlik ediyorsa cihaz yeniden kullanılmamalıdır.

Kırmızı ışık her şarj cihazında aynı anlama mı gelir?

Hayır. Kırmızı ışığın anlamı cihazın üreticisine, modeline ve çalışma biçimine göre değişebilir. Aynı renkteki LED bir cihazda geçici uyarıyı, başka bir cihazda şarjı engelleyen hata veya koruma durumunu gösterebilir.

Kırmızı ışığı değerlendirirken aşağıdaki bilgiler önemlidir:

• Cihazın sabit wallbox veya taşınabilir şarj cihazı olması
• Kırmızı ışığın sabit mi yoksa yanıp sönen mi olduğu
• Yanıp sönme düzeni
• Diğer LED renklerinin aynı anda veya sırayla yanması
• Ekranda hata kodu ya da mesaj bulunması
• Uyarının cihaz açılırken, kablo bağlanınca veya şarj sırasında oluşması

Kesin hata anlamı için cihazın marka ve modeline ait kullanım kılavuzu veya üretici teknik dokümanı esas alınmalıdır. Model belgesi doğrulanmadan belirli yanıp sönme sayılarının anlamı hakkında kesin yorum yapılmamalıdır.

Kırmızı ışığın nasıl yandığını gözlemleyin

Sabit kırmızı ışık

Sabit kırmızı ışık, cihazın devam eden bir hata veya koruma durumunda kalmasıyla ilişkili olabilir. Bununla birlikte hata türü yalnız ışığın sabit yanmasına bakılarak belirlenemez.

Cihaz ekranında mesaj bulunup bulunmadığı, kablonun bağlı olup olmadığı ve uyarının ne zaman başladığı kaydedilmelidir.

Yanıp sönen kırmızı ışık

Yanıp sönen kırmızı LED bazı cihazlarda belirli bir hata grubunu veya geçici uyarıyı ifade edebilir. Yanıp sönme sıklığı ve düzeni marka ve modele göre değişir.

Yanıp sönme düzeni kısa video ile kaydedilebilir. Kullanım kılavuzu doğrulanmadan bu düzene kesin bir arıza anlamı verilmemelidir.

Diğer renklerle dönüşümlü yanan ışık

Kırmızı ışığın yeşil, mavi, sarı veya başka bir renkle dönüşümlü yanması cihazın farklı çalışma aşamalarını bildirdiğini gösterebilir. Bu davranış bağlantı, bekleme, yetkilendirme veya hata durumu ile ilişkili olabilir.

Işıkların hangi sırayla yandığı ve her rengin ne kadar sürdüğü kaydedilmelidir.

Kırmızı ışıkla birlikte ekranda hata kodu

Ekranda hata kodu veya açıklama bulunuyorsa kod değiştirilmeden ve yorumlanmadan kaydedilmelidir. Aynı kod farklı cihazlarda farklı anlama gelebileceği için marka ve model bilgisiyle birlikte değerlendirilmelidir.

Hata kodunu silmek amacıyla üretici tarafından doğrulanmamış reset, servis menüsü veya fabrika ayarı işlemleri uygulanmamalıdır.

Kablo takılınca başlayan kırmızı uyarı

Kırmızı ışık yalnız Type 2 kablo bağlandığında oluşuyorsa kablo, konnektör, soket, kilit mekanizması veya araç ile cihaz arasındaki bağlantı süreci incelenebilir.

Konnektör zorlanarak takılmamalı, pinlere müdahale edilmemeli ve kablo hareket ettirilerek temassızlık aranmamalıdır.

Şarj sırasında sonradan oluşan kırmızı uyarı

Şarj normal biçimde başladıktan sonra kırmızı ışık oluşuyorsa sıcaklık, elektrik beslemesi, koruma durumu, kablo bağlantısı veya araç tarafındaki şarj kabulü gibi farklı olasılıklar değerlendirilebilir.

Uyarının şarj başladıktan ne kadar süre sonra görüldüğü ve şarjın tamamen durup durmadığı not edilmelidir.

Şarj cihazının kırmızı ışık yakmasının olası nedenleri

Aşağıdaki başlıklar genel olasılıklardır. Yalnız kırmızı ışığa bakılarak kesin arıza teşhisi konulamaz.

Araç ve şarj cihazı arasında bağlantı kurulamaması

Wallbox ile araç arasındaki iletişim tamamlanmadığında cihaz kırmızı uyarı gösterebilir. Bu durum kablonun tam oturmaması, bağlantının algılanmaması veya araç tarafında şarj kabulünün gerçekleşmemesiyle ilişkili olabilir.

Type 2 konnektör veya soket sorunu

Konnektör gövdesindeki çatlak, pinlerde eğilme veya kararma, sokette deformasyon ya da kilit mekanizmasındaki sorun kırmızı uyarıya neden olabilecek durumlardan biridir.

Pinler kullanıcı tarafından düzeltilmemeli, zımparalanmamalı veya kimyasal temizleyiciyle temizlenmemelidir.

Şarj kablosunda hasar veya bağlantı problemi

Kabloda ezilme, dış kılıf çatlağı, keskin bükülme veya konnektör birleşiminde açılma bulunması bağlantı ve iletişim sorunlarıyla ilişkili olabilir.

Görünür hasar bulunmaması kablonun iç yapısının kesin olarak sağlam olduğunu göstermez.

Elektrik beslemesi veya koruma koşulu

Kararsız besleme, bağlantı hattındaki sorun veya koruma sisteminin devreye girmesi cihazın hata durumuna geçmesine neden olabilir. Ancak bu ihtimal elektrik panosu kullanıcı tarafından açılarak veya ölçüm yapılarak araştırılmamalıdır.

Topraklama veya kaçak algılama uyarısı

Bazı cihazlar elektriksel güvenlik koşulları uygun olmadığında kırmızı uyarı gösterebilir. Kırmızı ışık tek başına topraklama veya kaçak akım sorunu bulunduğunu kesinleştirmez.

Elektrik tesisatı ve koruma elemanları yalnız uygun yetkinliğe sahip uzman tarafından incelenmelidir.

Cihazın sıcaklık korumasına geçmesi

Wallbox, taşınabilir kontrol kutusu, fiş, kablo veya konnektörde oluşan aşırı sıcaklık cihazın koruma durumuna geçmesiyle ilişkili olabilir. Ortam sıcaklığı ve hava dolaşımı da cihaz davranışını etkileyebilir.

Belirgin ısınma, erime veya yanık kokusu varsa cihaz yeniden denenmemelidir.

Nem veya su teması şüphesi

Konnektör, soket, cihaz gövdesi veya kablo suya maruz kaldığında kırmızı uyarı oluşabilir. Dış yüzeyin kuruması cihazın iç bölümlerinin güvenli olduğunu kanıtlamaz.

Su teması şüphesi bulunan cihaz enerjiye bağlanmamalıdır.

Dahili kontrol devresi ya da elektronik kart arızası

Cihaz içindeki güç, kontrol, röle veya haberleşme devrelerinden biri kırmızı hata göstergesiyle ilişkili olabilir. Ancak kablo, soket, araç ve besleme koşulları değerlendirilmeden doğrudan elektronik kart arızası sonucu çıkarılmamalıdır.

Yazılım, erişim veya zamanlama ayarı

Bazı cihazlarda uygulama bağlantısı, kullanıcı yetkisi, zamanlama veya şarj başlatma koşulları bulunabilir. Yanlış ya da tamamlanmamış bir ayar cihazın şarj başlatmamasına ve uyarı göstermesine neden olabilir.

Üretici tarafından doğrulanmamış yazılım, servis menüsü veya ayar dosyası işlemleri uygulanmamalıdır.

Araç tarafında şarj kabulünün gerçekleşmemesi

Araç soketi, araç ayarları veya araç içindeki şarj kontrolü wallbox ile bağlantının tamamlanmasını etkileyebilir. Sorun yalnız tek bir araçta görülüyorsa araç tarafının ayrıca değerlendirilmesi gerekebilir.

Kırmızı ışık hangi aşamada ortaya çıkıyor?

Cihaz enerji aldığında hemen yanıyorsa

Kırmızı ışık cihaz enerjilendiği anda görülüyorsa cihazın başlangıç kontrolü, elektrik beslemesi, koruma koşulları veya dahili kontrol devresi değerlendirilebilir.

Cihaz art arda kapatılıp açılmamalı ve koruma elemanları tekrar tekrar kaldırılmamalıdır.

Kablo bağlandığında yanıyorsa

Uyarı yalnız kablo bağlandığında oluşuyorsa kablo, Type 2 konnektör, soket, kilit veya bağlantı algılama süreci incelenebilir.

Kablo veya konnektörde hasar varsa yeniden bağlantı denenmemelidir.

Araç bağlantısından sonra yanıyorsa

Kablo wallbox’a veya araca bağlandıktan sonra kırmızı ışık oluşması, araç ile şarj cihazı arasındaki iletişim veya şarj kabul süreciyle ilişkili olabilir.

Araç ekranındaki mesaj ve wallbox hata kodu birlikte kaydedilmelidir.

Şarj başladıktan bir süre sonra yanıyorsa

Uyarının belirli bir süre sonra ortaya çıkması sıcaklık, sürekli elektrik yükü, bağlantı kararlılığı veya koruma koşullarıyla ilişkili olabilir.

Hatanın kaç dakika sonra oluştuğu, şarjın kesilip kesilmediği ve aynı durumun tekrarlanıp tekrarlanmadığı not edilmelidir.

Elektrik kesintisi sonrasında yanıyorsa

Elektrik kesintisi veya tesisat çalışması sonrasında oluşan kırmızı ışık besleme koşulu, cihazın koruma durumu veya başlangıç kontrolüyle ilişkili olabilir.

Üretici tarafından doğrulanmış prosedür bulunmuyorsa cihaz tekrar tekrar enerjilendirilmemeli veya fabrika ayarına döndürülmemelidir.

Kullanıcının güvenle yapabileceği kontroller

Kullanıcı yalnız dışarıdan gözlem yapmalı ve belirtileri kayıt altına almalıdır. Wallbox, taşınabilir kontrol kutusu, fiş, priz veya elektrik panosu açılmamalıdır.

LED davranışını ve hata kodunu kaydedin

Kırmızı ışığın sabit mi yanıp sönen mi olduğunu, başka renklerle dönüşümlü yanıp yanmadığını ve ekranda hata kodu bulunup bulunmadığını not edin.

Yanıp sönme davranışını gösteren kısa bir video teknik değerlendirmeyi kolaylaştırabilir.

Marka ve model bilgisini hazırlayın

Cihazın dışarıdan ulaşılabilen marka, model ve etiket bilgilerini fotoğraflayın. Etiket cihazın içinde bulunuyorsa kapağı açmayın.

Araç ekranındaki mesajı kontrol edin

Araç ekranında bağlantı hatası, şarj bekleniyor veya şarj edilemiyor gibi bir mesaj bulunuyorsa olduğu gibi kaydedin.

Kablo ve konnektörü dışarıdan gözlemleyin

Enerji bağlantısı normal kullanım prosedürüyle sonlandırıldıktan sonra kablo, fiş ve konnektör üzerinde çatlak, kesik, ezilme, kararma veya deformasyon bulunup bulunmadığına bakılabilir.

Konnektör açılmamalı ve pinlere dokunulmamalıdır.

Yanık, erime, kararma veya nem belirtisine bakın

Cihaz gövdesi, kablo, fiş ve konnektörde yanık kokusu, erime, renk değişimi, aşırı sıcaklık veya nem belirtisi varsa kullanım durdurulmalıdır.

Sorunun hangi aşamada başladığını not edin

Kırmızı ışığın cihaz açılırken, kablo bağlandığında, araç bağlantısından sonra veya şarjın ilerleyen dakikalarında oluştuğunu kaydedin.

Üretici kullanım kılavuzundaki uyarı açıklamasını kontrol edin

Marka ve modele ait kullanım kılavuzunda LED renkleri veya hata kodları açıklanıyorsa yalnız doğrulanmış model belgesi esas alınmalıdır.

İnternette farklı bir modele ait hata tablosu kullanılmamalıdır.

Fotoğraf veya kısa video hazırlayın

Cihazın genel görünümü, kırmızı LED davranışı, hata ekranı, kablo ve konnektörün dış yüzeyi fotoğraflanabilir. Fotoğraf için cihaz kapağı veya soket sökülmemelidir.

Hangi durumlarda cihazı yeniden denemeyin?

Yanık kokusu

Yanık veya erimiş plastik kokusu bağlantı ya da cihaz içinde aşırı ısınma olabileceğini gösterebilir. Cihaz yeniden çalıştırılmamalıdır.

Fiş, kablo veya konnektörde erime

Plastik yüzeyde yumuşama, şekil değişikliği veya erime varsa ekipman kullanılmaya devam edilmemelidir.

Belirgin ve tekrarlayan aşırı ısınma

Cihaz, fiş, kablo veya konnektör dokunmayı zorlaştıracak ölçüde ısınıyor ya da sıcaklık zamanla artıyorsa deneme bırakılmalıdır.

Kıvılcım veya olağan dışı ses

Kıvılcım, çatırdama, uğultu veya olağan dışı tıklama görülmesi durumunda cihaz yeniden enerjilendirilmemelidir.

Nem veya su teması

Wallbox, kontrol kutusu, fiş, kablo veya konnektör suya maruz kaldıysa yeniden kullanılmamalıdır.

Hasarlı ya da eğilmiş pin

Pinlerde eğilme, kararma veya yüzey bozulması görülüyorsa konnektör tekrar takılmamalı ve pinler düzeltilmeye çalışılmamalıdır.

Tekrar eden sigorta veya koruma kesmesi

Sigorta ya da koruma sistemi tekrar tekrar devreyi kesiyorsa koruma elemanı yeniden kaldırılmamalı, değeri yükseltilmemeli ve devre dışı bırakılmamalıdır.

Cihaz gövdesinde fiziksel hasar

Wallbox veya taşınabilir kontrol kutusunda çatlak, darbe, açılma ya da deformasyon varsa cihaz kullanılmamalıdır.

Daha önce standart dışı müdahale yapılmış olması

Cihaz, kablo veya konnektör daha önce açılmış, ek yapılmış ya da uygun olmayan parça uygulanmışsa yeniden kullanım öncesinde teknik inceleme gerekir.

Kırmızı ışık ile diğer arıza belirtileri nasıl ayrılır?

Cihaz hiç açılmıyorsa

Cihazda hiçbir LED veya ekran görüntüsü bulunmuyorsa bu durum kırmızı hata göstergesinden farklıdır. Şarj cihazının hiç açılmaması için hazırlanan rehberde güvenli ilk kontroller ayrı olarak açıklanmıştır.

Cihaz açık fakat aracı algılamıyorsa

Wallbox çalışıyor ancak Type 2 bağlantısını veya aracı algılamıyorsa sorun kırmızı ışık konusundan farklı bir bağlantı senaryosudur. Wallbox’ın aracı neden görmediği kablo, soket, kilit ve cihaz tarafı ayrımıyla değerlendirilmelidir.

Şarj başladıktan sonra kesiliyorsa

Şarj normal biçimde başladıktan sonra sürekli kesiliyorsa kesintinin zamanı, hata mesajı ve koruma davranışı ayrıca değerlendirilmelidir. Kırmızı ışık bu senaryoda eşlik eden bir belirti olabilir ancak tek başına kesintinin nedenini göstermez.

Kablo veya konnektörde fiziksel hasar varsa

Kırmızı ışıkla birlikte kabloda ezilme, dış kılıf çatlağı, kesik veya konnektör birleşiminde hasar varsa şarj kablosundaki fiziksel hasarların değerlendirilmesi ayrıca yapılmalıdır.

Taşınabilir cihazın şebeke fişi ısınıyorsa

Taşınabilir şarj cihazında kırmızı uyarıya şebeke fişi veya duvar prizinde belirgin sıcaklık eşlik ediyorsa taşınabilir şarj cihazı fişindeki ısınma ayrı bir bağlantı sorunu olarak değerlendirilmelidir.

Kırmızı ışık elektronik kart arızası anlamına gelir mi?

Hayır. Kırmızı ışık tek başına elektronik kart arızasını kanıtlamaz. Cihaz içindeki kontrol, güç, röle veya haberleşme devreleri olası nedenlerden yalnızca bazılarıdır.

Elektronik kart sonucuna ulaşmadan önce aşağıdaki ihtimaller birlikte değerlendirilmelidir:

• Şarj kablosu ve konnektör durumu
• Type 2 soket ve kilit mekanizması
• Elektrik beslemesi ve koruma koşulları
• Sıcaklık veya nem etkisi
• Wallbox ile araç arasındaki iletişim
• Araç tarafındaki şarj kabulü
• Cihazın erişim ve zamanlama ayarları

Bu ihtimaller uygun olduğu hâlde hata devam ediyorsa şarj cihazı elektronik kart incelemesi gerekebilir. Elektronik değerlendirme profesyonel test gerektirir; kullanıcı cihaz kapağını açmamalıdır.

Teknik inceleme için hangi bilgileri hazırlamalısınız?

Ön değerlendirme için aşağıdaki bilgileri hazırlayın:

• Şarj cihazının marka ve modeli
• Cihazın dışarıdan görülebilen etiketi
• Sabit wallbox veya taşınabilir cihaz olduğu
• Kırmızı ışığın sabit mi yanıp sönen mi olduğu
• Yanıp sönme düzeni
• Ekrandaki hata kodu veya mesaj
• Hatanın hangi aşamada oluştuğu
• Araç marka ve modeli
• Kullanılan kablo türü
• Kablo, fiş ve konnektör fotoğrafları
• Isınma, koku, kararma veya nem bulunup bulunmadığı
• Sigorta ya da koruma elemanının devreyi kesip kesmediği
• Sorunun ilk ne zaman başladığı
• Elektrik kesintisi veya tesisat çalışması sonrasında ortaya çıkıp çıkmadığı
• Cihaza, kabloya veya bağlantıya daha önce müdahale edilip edilmediği

Fotoğraf veya video hazırlamak için cihaz, konnektör, fiş, priz ya da elektrik panosu açılmamalıdır.

Kırmızı ışık hatasında hangi teknik hizmet uygun olabilir?

Wallbox Tamiri

Sabit wallbox üzerinde kırmızı hata tekrarlanıyor, farklı kablo veya araç koşullarında da devam ediyor ya da cihaz hata kodu gösteriyorsa wallbox tamiri ve teknik incelemesi uygun olabilir.

Elektronik Kart Tamiri

Kablo, soket, besleme ve araç tarafı koşulları değerlendirildiği hâlde cihaz içi kontrol arızasından şüpheleniliyorsa elektronik kart incelemesi gerekebilir. Kırmızı ışık tek başına kart arızası teşhisi değildir.

Type 2 Soket Tamiri

Kırmızı uyarı kablo bağlantısından sonra oluşuyor ve konnektör, pin, kilit veya sokette hasar görülüyorsa Type 2 soket ve bağlantı incelemesi uygun olabilir.

Şarj Kablosu Tamiri

Kabloda ezilme, dış kılıf hasarı, konnektör birleşiminde açılma veya bağlantı kararsızlığı bulunuyorsa şarj kablosu tamiri ve güvenlik kontrolü gerekebilir.

Taşınabilir Şarj Cihazı Tamiri

Taşınabilir kontrol kutusunda kırmızı uyarı görülüyor, fiş veya kablo tarafında ısınma oluşuyor ya da cihaz farklı uygun bağlantılarda aynı hatayı veriyorsa taşınabilir şarj cihazı tamiri kapsamında inceleme yapılabilir.

Genel AC Şarj Cihazı Tamiri

Arızanın wallbox, elektronik kart, kablo, soket veya taşınabilir cihaz tarafında olduğu net biçimde ayrılamıyorsa AC şarj cihazı arızalarının teknik incelemesi üzerinden genel değerlendirme yapılabilir.

Sık sorulan sorular

Kırmızı ışık yanan şarj cihazı kullanılabilir mi?

Kırmızı ışığın anlamı model belgesi doğrulanmadan bilinemez. Özellikle yanık kokusu, ısınma, erime, nem veya fiziksel hasar varsa cihaz kullanılmamalıdır.

Wallbox neden sabit kırmızı ışıkta kalır?

Devam eden hata, bağlantı sorunu, koruma durumu veya cihaz içi bir problemle ilişkili olabilir. Hata kodu ve oluşma aşaması incelenmeden kesin neden söylenemez.

Kırmızı ışığın yanıp sönmesi ne anlama gelir?

Yanıp sönme düzeninin anlamı marka ve modele göre değişir. Düzen video ile kaydedilmeli ve ilgili kullanım kılavuzundaki açıklamayla karşılaştırılmalıdır.

Kırmızı ışık kart arızası olduğunu mu gösterir?

Hayır. Kablo, soket, besleme, sıcaklık, araç ve ayar koşulları da kırmızı uyarıyla ilişkili olabilir. Kart arızası profesyonel inceleme sonucunda değerlendirilebilir.

Elektrik kesintisinden sonra kırmızı ışık yanması normal midir?

Cihazın marka ve modeline göre geçici bir kontrol veya koruma davranışı olabilir. Uyarı devam ediyorsa cihaz tekrar tekrar enerjilendirilmemeli ve hata bilgisi teknik olarak değerlendirilmelidir.

Kablo takıldığında kırmızı ışık yanıyorsa sorun kabloda mıdır?

Kesin olarak söylenemez. Kablo, konnektör, soket, kilit, wallbox kontrolü ve araç tarafı birlikte değerlendirilmelidir.

Araç değiştirildiğinde hata kayboluyorsa wallbox arızalı mıdır?

Bu durum araç tarafının da incelenmesi gerektiğini gösterebilir ancak wallbox’ın kesin olarak sağlam olduğunu kanıtlamaz. Uyumlu araç ve kablo koşulları birlikte değerlendirilmelidir.

Kırmızı ışıkla birlikte sigorta açıyorsa ne yapılmalıdır?

Cihaz yeniden denenmemeli ve koruma elemanı tekrar tekrar kaldırılmamalıdır. Elektrik hattı ile şarj cihazının uygun uzmanlar tarafından incelenmesi gerekir.

Hata kodu olmadan arıza anlaşılabilir mi?

LED davranışı, uyarının oluştuğu aşama ve dış belirtiler ön bilgi sağlayabilir. Ancak hata kodu bulunmaması uzaktan kesin teşhis yapılabileceği anlamına gelmez.

Kırmızı ışık hatası yerinde mi, atölyede mi incelenir?

Sabit kurulum, elektrik hattı veya wallbox bağlantısı değerlendirilecekse saha incelemesi gerekebilir. Kablo, taşınabilir cihaz veya cihaz içi elektronik arıza şüphesinde atölye incelemesi uygun olabilir.
